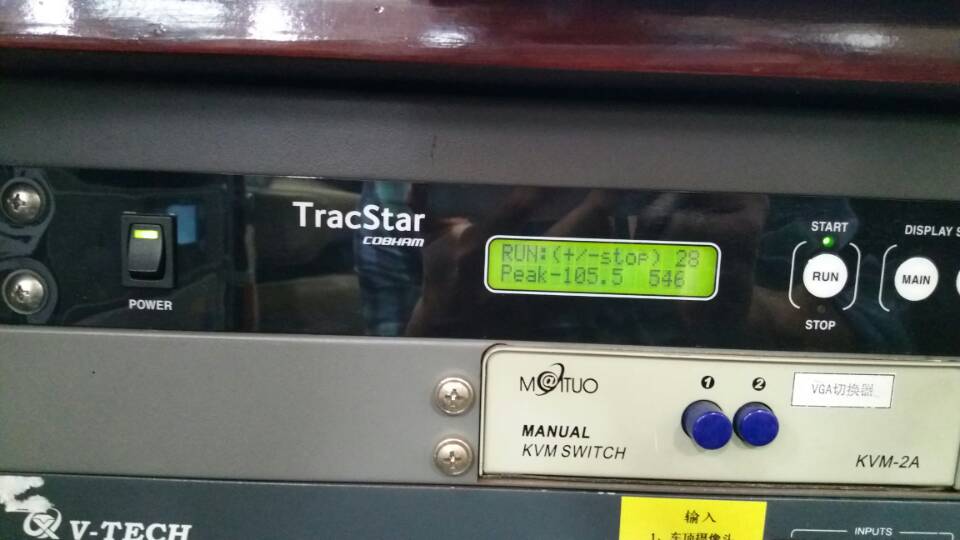

TracStar 动载卫星通信系统

TracStar CDM-570L卫星调制解调器

CDM-570L支持点对点、网状网、星状网等多种组网方式，广泛适用于安监、消防、气象、海事、部队、考察探险、石油勘探及各类应急通信等领域。

系统优势

l 支持网络管理的SCPC调制解调器

l 高速调制解调器，数据速率64kbps到64Mbps

l 可定制的输入/输出频率，默认950 ~ 2150 MHz，可选70/140MHz中频接口或C波段接口

l IP接口和V.35接口，可扩展E1、RS232接口

l 具有扩频功能，功率谱密度，适用于小口径天线传输

l 支持远程监控和管理

l 建立点对点的SCPC链路，实现数据、语音、视频的双向综合业务传输

l 组建卫星通信网络，通过NMS网管实现设备参数的实监测和管理

项目	参数
数据速率Data Rate	64kbps ~ 64Mbps
调制方式Modulation	BPSK、QPSK、8PSK、16APSK
编码方式FEC Coding	LDPC+BCH、TPC
FEC编码码率Code Rate	1/2、3/4、7/8
信噪比E_b/N₀	2.5dB （1/2 QPSK Pe=110^-6） 5.5dB（7/8 8PSK Pe=110^-6）
扩频比Spread-Spectrum Ratio	2-1024
相位噪声Phase Noise	-70dB/4kHz@100Hz；-80dB/4kHz@1kHz -88dB/4kHz@10kHz；-100dB/4kHz@100kHz
输出频率范围Transmit Frequency Range	950 ~ 2150MHz
步进频率Tuning Step	1Hz
输出接口类型Output Connector Type	N
输出阻抗Output Impedance	50Ω
发射电平Tx Power	-55 ~ -5dBm
发射电平分辨率Resolution	0.1dB
参考Reference	可输出10MHz参考信号
输入频率范围 Receive Frequency Range	950 ~ 2150MHz
步进频率Tuning Step	1Hz
输入接口类型 Input Connector Type	N
输入阻抗Input Impedance	50Ω
输入电平 Max Input Level	+5dBm
参考Reference	可输出10MHz参考信号
LNB供电LNB Power	12V,具备开关功能
接口Interface	V.35、RJ45
可选接口Optional Interface	E1、RS232
可选功能Optional Function	报头压缩、TCP加速、QOS
工作电压Operating Voltage	110-240VAC,50-60Hz
功耗Consumption	30W
温度Temperature	工作温度Operating：-40 ~ 70 ℃ 存储温度Storage： -55 ~ 85 ℃
湿度Humidity	95%，非冷凝
外形尺寸Dimension	43525045mm，1U
重量Weight	2.0kg
